产品说明：
集成压缩机空气，配备流量管理和氮气控制的测量单元和计算单元；
低成本限制应用；
标准设备具温压补偿功能；
可安装于垂直管道；
输出瞬时流量和累积流量；
专用观察器：配备遥控和维护功能。
产品规格：

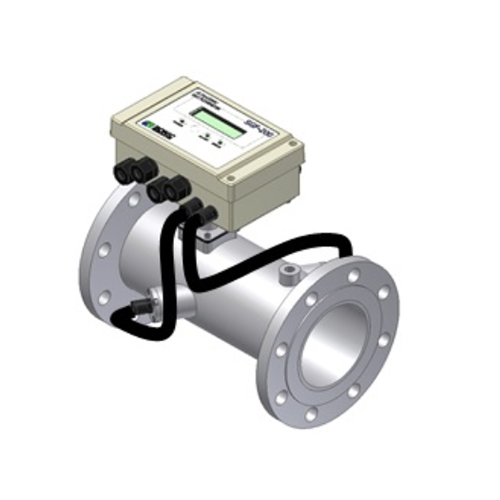

| 型式 | SGF-200 | |
| 測定方式 | 超音波パルス伝搬時間逆数差演算方式 | |
| 測定対象 | 空気、窒素、酸素、腐食性のないガス | |
| 測定精度 | 40mm：±2%RD（流速2.5～30m/s） | |
| 50･65mm：±2%RD（流速2.0～30m/s） | ||
| 80･100mm：±2%RD（流速1.5～30m/s） | ||
| 125･150mm：±2%RD（流速1.0～30m/s） | ||
| 流量測定範囲 | 流速換算で0～30ｍ/ｓ | |
| 温度範囲 | 測定精度；±2℃ 内蔵の超音波温度計（空気に限る） | |
| 構造 | 屋外仕様（IP65相当） | |
| 材質 | ADC12 | |
| 塗装色 | ホワイトアイボリー（マンセル5Y8/1.5） | |
| 設置温度範囲 | -10～50℃（但しLCD表示は0～50℃） | |
| 設置湿度範囲 | 結露せぬこと | |
| 電源部 | AC90～250V（50/60Hz） | |
| 消費電力 | 7.5VA以下 | |
| 重量 | 約1.6㎏ | |
| 出力部 | ||
| アナログ出力 | 出力内容；瞬時流量（正流及び逆流） | |
| 出力信号；DC4～20ｍＡ | ||
| 負荷抵抗；600Ω以下 | ||
| 出力時定数；0～120秒（1秒ステップ） | ||
| 流量ローカット；0～10％（1％ステップ） | ||
| 接点出力 | 出力内容；正流積算パルス、逆流積算パルス、上限流量、下限流量、受波異常、レンジオーバーから任意で最大3種類選択可能 | |
| 出力信号；オープンコレクタ無電圧接点3点 | ||
| 接点定格；DC30V、0.25V | ||
| 積算ローカット；0～10％（1％ステップ） | ||
| デジタル出力 | 出力内容；瞬時流量、積算流量、温度、圧力、アラーム情報 | |
| 通信方式；RS422（転送速度：38400bps） | ||
| 入力部 | ||
| 温度入力 | 電流入力；DC4～20ｍＡ（入力抵抗200Ω） | |
| 換算基準；O℃ | ||
| 圧力入力 | 電流入力；DC4～20ｍＡ（入力抵抗200Ω） | |
| 換算基準；101.325kPa（abs） | ||
| 表示機能 | ||
| 表示 | LCD表示（16文字×2行）、バックライト付き | |
| 表示内容 | 瞬時流量、断面平均流速、積算流量（正・逆・差分）、温度、圧力（※切り替え表示） | |
| 測定部仕様 | ||
| 呼び径 | 40㎜、50㎜、65㎜、80㎜、100㎜、125㎜、150㎜ | |
| 材質 | 金属部；SGP、SS400（表面ニッケルメッキ） | |
| センサー部；アルミ合金、エポキシ樹脂 | ||
| シール部；NBR | ||
| 使用条件 | 温度範囲；0～60℃ | |
| 圧力範囲；0～1MPa未満 | ||
| 設置条件 | 上流側15D以上、下流側5D以上(D=配管径) | |
| 操作表示器（専用ビューワー）※オプション | ||
| 型式 | CV-200 | |
| 表示 | LCD表示(16文字×2行)、バックライト付き | |
| 表示内容 | 瞬時流量、断面平均流速、積算流量（正・逆・差分）、温度、圧力（※切り替え表示） | |
| 操作機能 | 各種設定パラメータ変更 | |
| デジタル出力 | 出力内容；瞬時流量、積算流量、温度、圧力、アラーム情報 | |
| 通信方式；RS422（転送速度：38400bps） | ||
| 付属品 | 専用通信ケーブル(最大30m)；1本 | |
| 空気、窒素、酸素、腐食性のないガス | ||
| 測定精度 | ±2％ＲＤ（流速1～30ｍ/ｓ） | |
| ±2ｃｍ/ｓ（流速1ｍ/ｓ未満） | ||
| 流量測定範囲 | 流速換算で0～30ｍ/ｓ | |
| 温度範囲 | 測定精度；±2℃ 内蔵の超音波温度計（空気に限る） | |
| 構造 | 屋外仕様（IP65相当） | |
| 材質 | ADC12 | |
| 塗装色 | ホワイトアイボリー（マンセル5Y8/1.5） | |
| 設置温度範囲 | -10～50℃（但しLCD表示は0～50℃） | |
| 設置湿度範囲 | 結露せぬこと | |
| 電源部 | AC90～250V（50/60Hz） | |
| 消費電力 | 7.5VA以下 | |
| 重量 | 約1.6㎏ | |
| 出力部 | ||
| アナログ出力 | 出力内容；瞬時流量（正流及び逆流） | |
| 出力信号；DC4～20ｍＡ | ||
| 負荷抵抗；600Ω以下 | ||
| 出力時定数；0～120秒（1秒ステップ） | ||
| 流量ローカット；0～10％（1％ステップ） | ||
| 接点出力 | 出力内容；正流積算パルス、逆流積算パルス、上限流量、下限流量、受波異常、レンジオーバーから任意で最大3種類選択可能 | |
| 出力信号；オープンコレクタ無電圧接点3点 | ||
| 接点定格；DC30V、0.25V | ||
| 積算ローカット；0～10％（1％ステップ） | ||
| デジタル出力 | 出力内容；瞬時流量、積算流量、温度、圧力、アラーム情報 | |
| 通信方式；RS422（転送速度：38400bps） | ||
| 入力部 | ||
| 温度入力 | 電流入力；DC4～20ｍＡ（入力抵抗200Ω） | |
| 換算基準；O℃ | ||
| 圧力入力 | 電流入力；DC4～20ｍＡ（入力抵抗200Ω） | |
| 換算基準；101.325kPa（abs） | ||
| 表示機能 | ||
| 表示 | LCD表示（16文字×2行）、バックライト付き | |
| 表示内容 | 瞬時流量、断面平均流速、積算流量（正・逆・差分）、温度、圧力（※切り替え表示） | |
| 測定部仕様 | ||
| 呼び径 | 40㎜、50㎜、65㎜、80㎜、100㎜、125㎜、150㎜ | |
| 材質 | 金属部；SGP、SS400（表面ニッケルメッキ） | |
| センサー部；アルミ合金、エポキシ樹脂 | ||
| シール部；NBR | ||
| 使用条件 | 温度範囲；0～60℃ | |
| 圧力範囲；0～1MPa未満 | ||
| 設置条件 | 上流側15D以上、下流側5D以上(D=配管径) | |
| 操作表示器（専用ビューワー）※オプション | ||
| 型式 | CV-200 | |
| 表示 | LCD表示(16文字×2行)、バックライト付き | |
| 表示内容 | 瞬時流量、断面平均流速、積算流量（正・逆・差分）、温度、圧力（※切り替え表示） | |
| 操作機能 | 各種設定パラメータ変更 | |
| デジタル出力 | 出力内容；瞬時流量、積算流量、温度、圧力、アラーム情報 | |
| 通信方式；RS422（転送速度：38400bps） | ||
| 付属品 | 専用通信ケーブル(最大30m)；1本 | |
